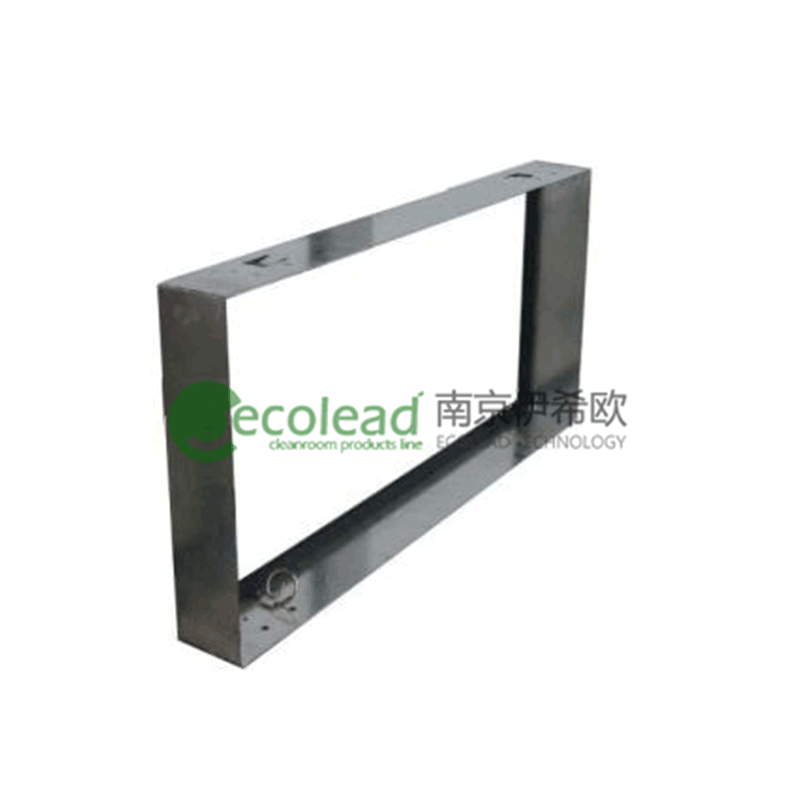

Ecolead过滤器固定框架
框架材质：冷板烤漆、镀锌板、不锈钢板
用途：用于板式过滤器、袋式过滤器、单法兰式过滤器之固定安装作用。结构简单，通用性强，用户可以根据需求任意拼接
产品应用：广泛应用于集中通风和中央空调系统的过滤段
产品优点：
l 设计结构牢固
l 弹簧卡扣设计可以根据需求简单更换
l 模块化的设计能够满足任意安装要求
l 内侧凸包保证过滤器安装准确性
示意图
各类卡扣和设计可供选择
常用规格
规 格 (mm) | 可装过滤器规格 (mm) [+0/-3] | 过滤器法兰厚度 | |
mm | inch | ||
610×610×63-1” | 595×595 | 25/22 | 1” |
305×610×63-1” | 290×595 | 25/22 | 1” |
508×610×63-1” | 493×595 | 25/22 | 1” |
610×610×63-2” | 595×595 | 46/44 | 2” |
305×610×63-2” | 290×595 | 46/44 | 2” |
508×610×63-2” | 493×595 | 46/44 | 2” |
610×610×63-3” | 595×595 | 46/44+25/22 | 2”+1” |
305×610×63-3” | 290×595 | 46/44+25/22 | 2”+1” |
508×610×63-3” | 493×595 | 46/44+25/22 | 2”+1” |
625×625×345 | 610×610×292 | - | - |
325×625×345 | 305×610×292 | - | - |
